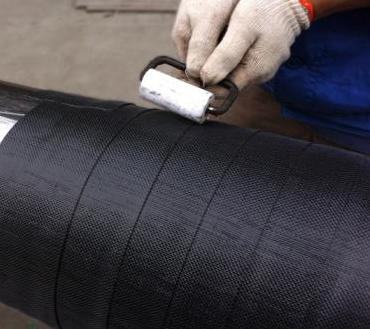

聚乙烯防腐膠帶是一種比較耐用的防腐膠帶，使用周期較長，而且成本較低，該產(chǎn)品逐漸推廣使用開來。聚乙烯防腐膠帶底漆在使用時(shí)需要注意如下幾項(xiàng)：必須攪拌混勻；用干凈毛刷、滾刷或其它機(jī)械，均勻涂刷（無漏涂）于已處理完畢清潔干燥，需防腐的作業(yè)表面；待達(dá)到表干后，按施工規(guī)范將聚乙烯防腐膠帶包緊、附平、扎實(shí)，無皺折；如有漏涂現(xiàn)象，需待涂層表干后再進(jìn)行補(bǔ)刷在使用過程中溶液易揮發(fā)，若出現(xiàn)過稠時(shí)，可適度添加配套稀料；必須在通風(fēng)良好條件下（-5～+50oC）進(jìn)行作業(yè)施工，使用人員要加強(qiáng)勞保防護(hù)；
禁止雨、雪、霧天，濕度超過85%情況下和風(fēng)沙較大環(huán)境下露天使用；嚴(yán)禁靠近火源、熱源；采取防火、防爆措施。冷纏膠帶在防腐層大修中的適用性產(chǎn)品分級(jí)目前, 國內(nèi)尚未進(jìn)行冷纏膠帶產(chǎn)品的分級(jí), 選擇防腐大修材料也無相應(yīng)的評(píng)價(jià)依據(jù), 某些情況下出現(xiàn)的問題實(shí)際上與產(chǎn)品的現(xiàn)場適用性有關(guān)。國外按照抗機(jī)械損傷、運(yùn)行溫度或特殊的安裝條件等對(duì)BS EN 12068中的冷纏膠帶進(jìn)行了分級(jí)和性能測試, 給出了不同級(jí)別產(chǎn)品的技術(shù)指標(biāo)要求。
抗機(jī)械損傷分為A級(jí)(低級(jí)耐機(jī)械損傷)、B級(jí)(中等耐機(jī)械損傷)和C級(jí)(高級(jí)耐機(jī)械損傷),其差別在于耐陰極剝離、層間剝離以及對(duì)管體金屬表面和工廠預(yù)制涂層間剝離的要求不同。可對(duì)其抗沖擊、抗壓痕、絕緣電阻、耐陰極剝離、層間剝離強(qiáng)度和與管體表面和工廠預(yù)制涂層的剝離強(qiáng)度進(jìn)行性能測試。運(yùn)行溫度 按高連續(xù)運(yùn)行溫度可以分為30級(jí)(適用于連續(xù)運(yùn)行溫度30℃)、50級(jí)(適用于連續(xù)運(yùn)行溫度50℃)和高溫級(jí)(適用于連續(xù)運(yùn)行溫度超過50℃),其中高溫級(jí)產(chǎn)品增量10℃,溫度必須標(biāo)注在托架上,并對(duì)抗壓痕、耐陰極剝離、層間剝離強(qiáng)度、與管體表面和管體涂層間的剝離強(qiáng)度、搭接剪切強(qiáng)度和耐熱老化性能進(jìn)行性能測試。
特珠的安裝條件 可分為L級(jí)(用于-20℃～- 5℃)、VL級(jí)(用于-20℃以下的極低溫度)和UV級(jí)(適用于陽光下長期儲(chǔ)存并耐紫外線要求)。其中,L級(jí)或VL級(jí), 應(yīng)能在-5℃以下搬運(yùn)產(chǎn)品及涂覆管；VL級(jí)產(chǎn)品的搬運(yùn)和敷設(shè)溫度應(yīng)由制造商和用戶協(xié)商確定并應(yīng)標(biāo)注于托架上。（聚乙烯防腐膠帶）表面處理一般涂層均要求噴砂處理,但目前國內(nèi)冷纏膠帶產(chǎn)品一般要求St3級(jí)處理,雖可降低施工成本,但從整體性能及長期保護(hù)看,未必能確保涂層的長期性能。另外,對(duì)于管道表面殘存的石油瀝青,采用柴油清洗將很難徹底清除表面,特別是腐蝕坑內(nèi)或粗糙的焊縫內(nèi)殘留的油污會(huì)影響膠帶的粘結(jié)性。
絕緣性能以聚乙烯膜為基材的冷纏膠帶大多具有良好的高絕緣性,如果涂層完好無剝離,管體將會(huì)得到很好的保護(hù)。若一旦出現(xiàn)褶皺、剝離等缺陷,同時(shí)有地下水滲入缺陷部位時(shí),可能會(huì)由于聚乙烯膠帶的屏蔽作用,使得缺陷部位附件的管體得不到保護(hù)而發(fā)生腐蝕。對(duì)于該類材料而言, 主要是保證纏帶對(duì)管體的粘結(jié)和層間粘結(jié), 不剝離不分層; 另一方面, 以聚丙烯編織纖維網(wǎng)為基材的雙層內(nèi)帶防腐涂層,雖然不存在陰極保護(hù)屏蔽問題,但其絕緣性能下降較快。
服役壽命試驗(yàn)室熱老化測試結(jié)果表明,冷纏膠帶壽命一般不超過800h(一般要求為2400h),國外對(duì)應(yīng)用于冷油管道的冷纏膠帶每15年進(jìn)行一次檢測。對(duì)國內(nèi)此類產(chǎn)品進(jìn)行分類、分級(jí),以便于防腐層大修材料的選擇。投用自動(dòng)纏繞設(shè)備替換人工機(jī)具以減少施工缺陷。管體表面處理采用噴砂處理方式, 除銹等級(jí)提高至Sa2.5 級(jí),以增強(qiáng)冷纏帶與管體的粘接性。溝下作業(yè)的防腐大修管段回填前,對(duì)懸空段每隔一定距離墊設(shè)沙袋,以減少管道沉降量。
聚乙烯防腐膠帶的使用壽命一般是比較我長久的，聚乙烯防腐膠帶具有很強(qiáng)的粘結(jié)力，無須涂刷底漆，無脫落，無開裂，無硬化。聚乙烯防腐膠帶施工簡易本產(chǎn)品施工較為簡易，且對(duì)表面處理的要求不高，手工除銹至2級(jí)即可滿足使完全環(huán)保，我們公司生產(chǎn)的所用材料均完全環(huán)保，都比較符合現(xiàn)代防腐設(shè)計(jì)理念。所以大家有需求都可以直接和我們電話溝通進(jìn)行詳細(xì)的了解。
- ·聚乙烯防腐膠帶的使用期限有多久2024-08-07
- ·聚乙烯防腐膠帶性能的簡介2024-07-31
- ·聚乙烯防腐膠帶的產(chǎn)品組成和特點(diǎn)2024-06-05
- ·聚丙烯防腐膠帶的使用方法2024-05-27
- ·聚丙烯防腐膠帶的基本特征2024-05-27
- ·聚乙烯防腐膠帶的使用方法2024-04-29
迅大手機(jī)網(wǎng)站
微信掃一掃
